Hollow Rotary Index Table

Ang Hollow Rotary Index Table ay isang high-precision mechanical transmission device na pangunahing ginagamit sa mga automated na pang-industriyang sitwasyon na nangangailangan ng tumpak na pagpoposisyon at rotational indexing. Ang pangunahing tampok nito ay ang disenyo ng isang guwang na baras sa gitna ng rotary table, na pinagsasama ang mga function ng rotary drive, tumpak na pag-index, at mga hollow channel, at malawakang ginagamit sa automation assembly, inspeksyon, pagproseso, at iba pang larangan.

Pangunahing istraktura at mga katangian ng pagganapngHollow Rotary Index Table:

1. Hollow Shaft Structure

Mayroong pabilog na butas sa gitna ng rotary table, na may aperture mula sa ilang milimetro hanggang ilang sampu-sampung sentimetro depende sa modelo. Ang istrukturang ito ay nagbibigay-daan sa mga cable, air tube, conveyor belt, o iba pang workpiece na dumaan, na iniiwasan ang pagkakasabit ng pipeline, at partikular na angkop para sa mga sitwasyon kung saan ang mga materyales, signal, o likido ay kailangang ipadala sa panahon ng pag-ikot (tulad ng robot grasping, laser welding, automated inspection, atbp.).

2. Tumpak na pag-andar ng pag-index

Hinihimok ng mga servo motor, stepper motor, o mga mekanismo ng pagbabawas, kasama ng mataas-precision bearings (gaya ng cross roller bearings) at pagpoposisyon ng feedback device (tulad ng mga encoder), nakakamit ang tumpak na pagpoposisyon ng anggulo (ang katumpakan ng pag-index ay karaniwang maaaring umabot sa ± 10 arc segundo hanggang ± 1 arc minuto). Suportahan ang tuluy-tuloy na pag-ikot o hakbang-by-hakbang na pag-ikot na may mga nakapirming agwat ng anggulo (gaya ng 90℃, 60℃, atbp.) upang matugunan ang mga kinakailangan ng "workstation switching" sa mga proseso ng automation.

3. Mataas na tigas at kapasidad ng pagkarga

Ang tabletop at base ay gawa sa mataas na-materyal na lakas (gaya ng aluminum alloy, cast iron), na sinamahan ng precision bearing structures, na maaaring makatiis sa mga load ng axial, radial, at overturning moment, na tinitiyak ang stable na rotational accuracy sa ilalim ng matataas na load. Angkop ang mga ito para sa paglalagay ng mga workpiece, fixture, o automated actuator.

4. Integrated Drive Control

Karaniwang nilagyan ng built-in o external na drive na mga motor at controller, sinusuportahan nito ang komunikasyon sa mga PLC, robot system, o automation platform (gaya ng Modbus, EtherCAT, at iba pang protocol) upang makamit ang programmable automation control at pasimplehin ang mga proseso ng pagsasama ng kagamitan.

Hollow Rotary Index Table may dpagkakaiba mula sa mga kaugnay na kagamitan

Ang Hollow Rotary Index Table ay nakatuon sa "pagpoposisyon ng pag-index" at binibigyang-diin ang tumpak na paglipat ng mga nakapirming anggulo. Ang guwang na istraktura ay mas kitang-kita at angkop para sa mga senaryo ng automation ng workstation.

Ang Hollow Shaft Rotary Actuator ay higit na nakatuon sa "continuous rotary drive", na may mas malaking output torque at mas mahinang indexing function, na karaniwang ginagamit sa mga sitwasyong nangangailangan ng rotational power transmission.

Ang Precision Hollow Rotary Indexer ay kabilang sa mataas na-precision na bersyon ng "divider", na may mas compact na istraktura, mas mataas na katumpakan ng pag-index (karaniwan ay hanggang sa arc segundo), at medyo mas maliit na kapasidad ng pagkarga.

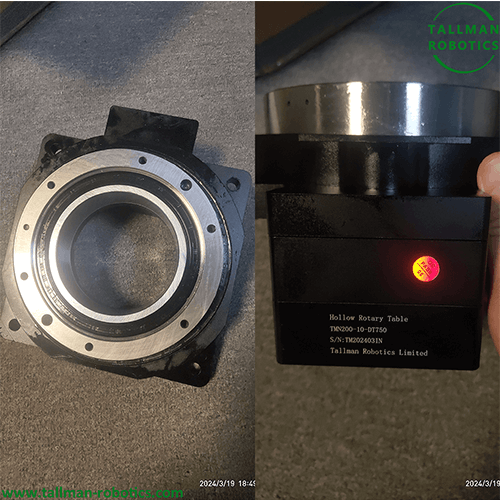

Dito Sa pahinang ito, ipinakilala namin ang serye ngHollow Rotary Index TableTMN280,makikita mo ang data sheet, mga larawan ng produksyon, mga vedio ng pagsubok tulad ng sumusunod:

Gayundin Ikaw ay malugod na manood ng higit pang mga proyekto o bisitahin ang aming video gallery sa pamamagitan ng Youtube: https://www.youtube.com/@tallmanrobotics

Pag-iimpake at paghahatid ngHollow Rotary Index Table:

Produksyon ngHollow Rotary Index Table:

Mga karaniwang sitwasyon ng aplikasyonngHollow Rotary Index Table

1).Awtomatikong linya ng pagpupulong: Sa pagpupulong ng mga electronic at automotive na bahagi, nakakamit ang tumpak na paglipat ng mga workpiece sa pagitan ng mga workstation gaya ng "loading inspection assembly unloading".

2). Precision Inspection: Kasabay ng isang visual na sistema ng inspeksyon, ang workpiece ay nakalantad mula sa maraming anggulo sa pamamagitan ng pag-ikot ng talahanayan, pagkumpleto ng komprehensibong kalidad ng inspeksyon.

3). Laser processing/welding: Ang mga hollow channel ay dumadaan sa mga laser fibers, at ang talahanayan ang nagtutulak sa workpiece upang paikutin, na nakakamit ng mga proseso tulad ng circular welding at circular engraving.

4).Robot Workstation: Bilang end effector o workbench ng robot, napagtanto nito ang pag-ikot at pagpoposisyon ng mga workpiece, at nakikipagtulungan sa robot upang makumpleto ang mga operasyon tulad ng paghawak at paghawak.

Mga pangunahing parameter para sa pagpilingHollow Rotary Index Table

1). Hollow hole diameter: Piliin ang naaangkop na through-hole diameter ayon sa mga kinakailangan ng threading at feeding.

2).Katumpakan ng paghahati: Tukuyin ang saklaw ng error sa anggulo (tulad ng ± 5 arc segundo) ayon sa mga kinakailangan sa proseso.

3) Load capacity: kabilang ang axial load, radial load, at overturning moment, upang tumugma sa aktwal na bigat ng workpiece.

4) Laki ng talahanayan: Piliin ang diameter ng talahanayan batay sa laki ng workpiece (tulad ng 100mm, 200mm, atbp.).

5).Drive mode: servo motor (high precision) o stepper motor (mababang gastos), at control interface compatibility.

Sa pamamagitan ng mga tampok na ito, ang Hollow Rotary Index Table ay naging isang pangunahing bahagi para sa pagkonekta ng mga kagamitan sa automation, pagpapasimple ng layout ng pipeline, at pagpapabuti ng katumpakan ng pagpoposisyon, malawak na nagsisilbi sa larangan ng paggawa ng precision.
